Преимущества
- Улучшенные параметры процесса уплотнения и достижения высокой плотности.
- Повышенная стойкость, прогнозируемый и продолжительный срок эксплуатации.
- При набивке футеровки используются традиционные технологические приемы.
- Спеченная футеровка является экологически безопасным продуктом.
Применение. Виброуплотняемые футеровочные смеси ФСК используются для футеровки индукционных и тигельных печей для плавки чугунов (серого, белого и легированного), меди и сплавов на её основе. По гранулометрическому составу они близки к футеровочным смесям “FINMIX”, “MINRO-SILˮ 2001, “CUARSIL” IS6-AN, “Natural” QA с соответствующим количеством связующего*, что обеспечивает максимальную насыпную плотность (2,13±0,2) кг/дм3 после уплотнения.
|
Марка футеровки |
Связу-ющее |
содержание связующего (Х±0,05) % |
Рабочая температура (mах)°С/ (кратковременно) |
Область применения |
|
ФСК-0,6 |
Кислота борная H3BO3 |
0,6 |
1600÷1650/(1700) |
Плавка нелегированной стали, серого, высокопрочного и легированного чугуна |
|
ФСК-1,0 |
1,0 |
1500÷1550/(1600) |
||
|
ФСК-1,2 (Стандартное) |
1,2 |
1450÷1500/(1550) |
Футеровка тигля при плавке чугуна, меди и медных сплавов |
|
|
ФСК-1,6 |
1,6 |
1350÷1400/(1450) |
Футеровка днища тигля, чугун, медные сплавы |
|
|
ФСК-1,8 |
1,8 |
1300÷1350/(1400) |
Футеровка верхней части тигля, чугун, медные сплавы |
|
|
ФСК-2,0 |
2,0 |
1250÷1300/(1350) |
Футеровка тигля, чугун, медные сплавы |
* - Требуемое содержание борной кислоты на каждом заводе определяют опытным путем и может составлять от 0,5 до 2,5 %.
За счет высокой степени чистоты (SiO2>98,5%; Fe2O3<0,08%; Al2O3<0,8%; (K2O+Na2O)< 0,15%), достигается повышенный срок эксплуатации футеровки.

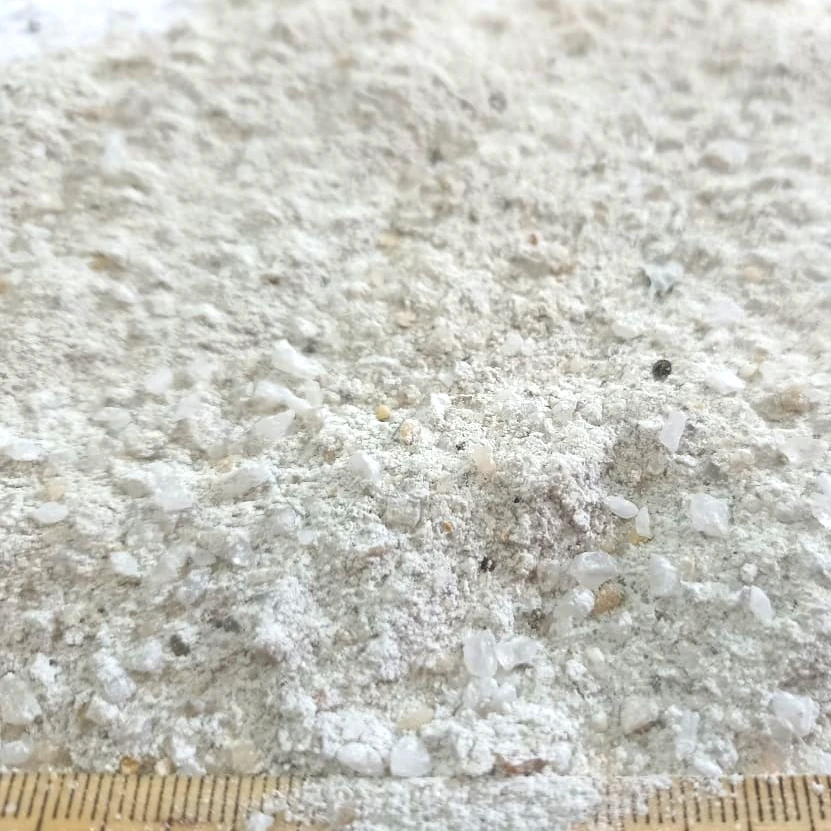

Технические характеристики. Светло-серый порошок без запаха. Пустотность ≈ 18%. Влажность не более 0,5%
Упаковка и хранение. Мешки по 25 кг и хранится на поддонах (40 мешков - 1 т) в сухом помещении при температуре (-30 — +40)°С. Хранение в неповрежденной заводской упаковке -12 мес.
